用途

         轉鼓式螺旋格柵除污機是吸收消化國外先進技術，結合我國水處理工程的具體實際情況，由本公司自行研究出來一種新型設備，適用于城市污水處理廠的細格柵，也是集柵污物截留收集、輸送和壓榨三者功能為一體的新產品。

結構及工作原理

         該設備采用轉鼓螺旋式，由圓形篩筒作為柵面，與水平成35°安裝在水渠中，當污水從格柵端頭流入篩筒內，大于柵隙的濾渣被攔截，沉積在篩筒內表面，整個篩筒由電機驅動旋轉，篩筒上方的清渣刷與沖水機構對篩面進行清洗，將濾渣沖落入中央物料槽內，由輸送螺桿提升，經壓榨、脫水后，由卸料口落入物料箱或輸送機進行外運處理。

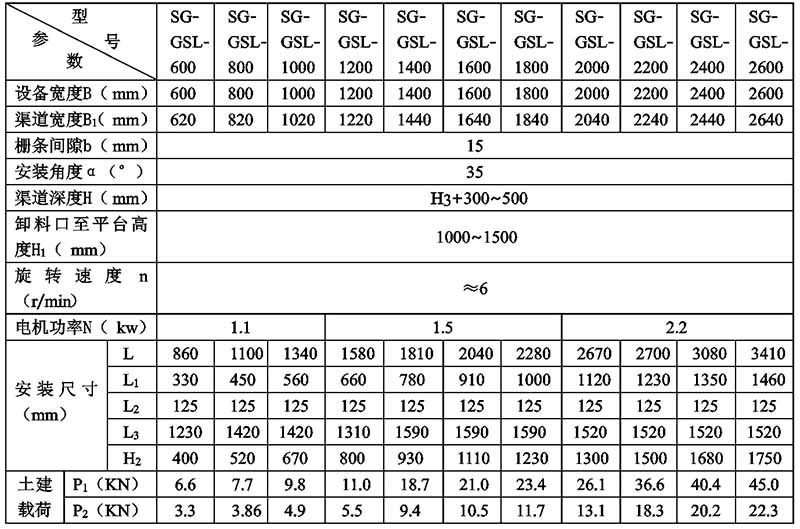

技術參數和安裝尺寸表

主要特點

         1.整機結構緊湊，占地面積小，易于安裝操作和維護；

         2.設備柵條間隙小，一般可設計在6~12mm范圍內；

         3.截污效率高，封閉式輸送，對環境不產生污染；

         4.設備可實行全自動控制，運轉平穩、能耗低、噪聲?。?/span>

         5.設備運行過程中實行自動清洗，永不堵塞。

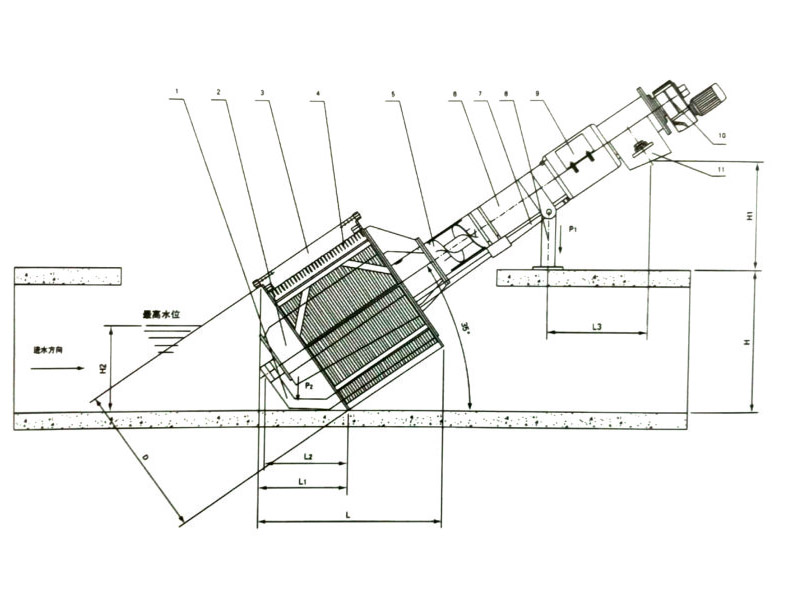

外形安裝尺寸圖

         1、轉臂 2、集料斗 3、篩柵體4、沖洗裝置 5、傳輸壓榨螺桿 6、傳輸壓榨筒 7、回流管 8、清洗筒 9、驅動裝置  10、卸渣口   11、后支腿  12、前支腿

過水流量表
