用途

         回轉式固液分離機（也稱回轉式格柵除污機)，可連續自動清除污水中細小的毛發、纖維及各種懸浮物。適用于城市污水、紡織、皮革、食品、造紙、榨糖、釀酒及肉類加工等作攔污設備。該設備由電動機驅動牽引不銹鋼鏈條上設置的多排工程塑料齒片和柵條，將漂浮物送上平臺上方，然后齒片旋轉過程中自行將污物擠落，屬于自清式清污機一類。

結構及工作原理

         回轉式格柵除污機由動力裝置、機架、耙齒鏈（網齒)、清污機構及電控箱組成。動力裝置采用懸掛式蝸輪蝸桿減速機。格柵系統由諸多的小齒耙相互連接成一個碩大的旋轉面，在減速機的驅動下旋轉運動，撈渣徹底。當篩網運轉到設備的上部時，耙齒鏈改變運行方向，由上向下運動，部分物料依靠自重從耙齒上自行脫落，部分物料靠毛刷刷落。落入斗車或輸送裝置中運走。當耙齒從反面轉到底部時，又幵始另一循環往復的連續運行，從而不斷的從水中清撈雜物，達到固液分離的目的。該機的安裝角度為60-80度，篩網運轉速度2m/min。

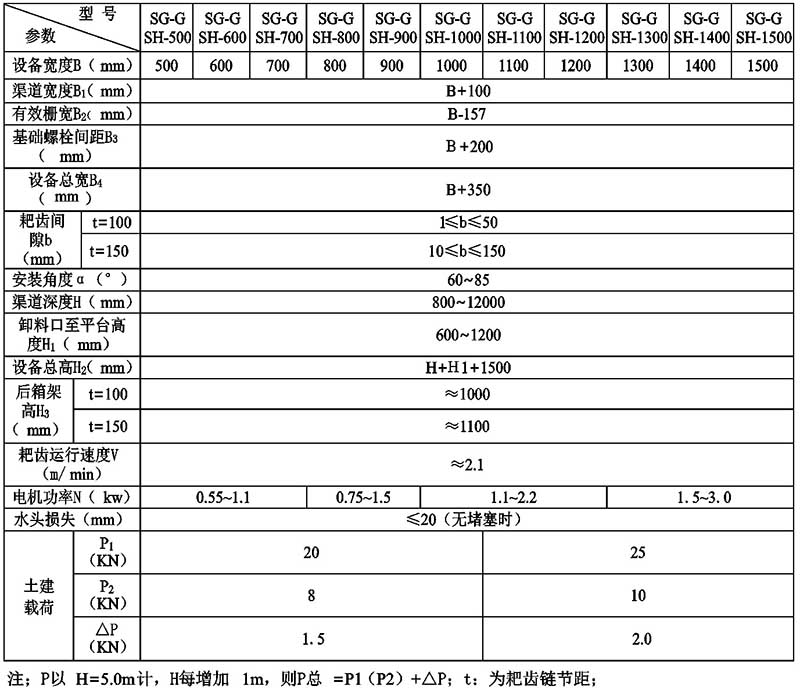

技術參數和安裝尺寸表

主要特點

         1.驅動裝罝采用擺線針輪或斜出輪式減速電機直接驅動，噪盧低、結構緊湊，運行平穩等特點:

         2.機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少；

         3.耙齒規格兩種，耙齒節距—丨00、200mm;

         4.設備操作簡便，可直接就地/遠程控制設備的運行；

         5.為防止意外過栽，設在機械剪切銷和過電流雙重保護，使設備運行安全可靠；

         6.當設備寬多1500mm時，為保證設備的整體強度，將釆用并聯機的形式。

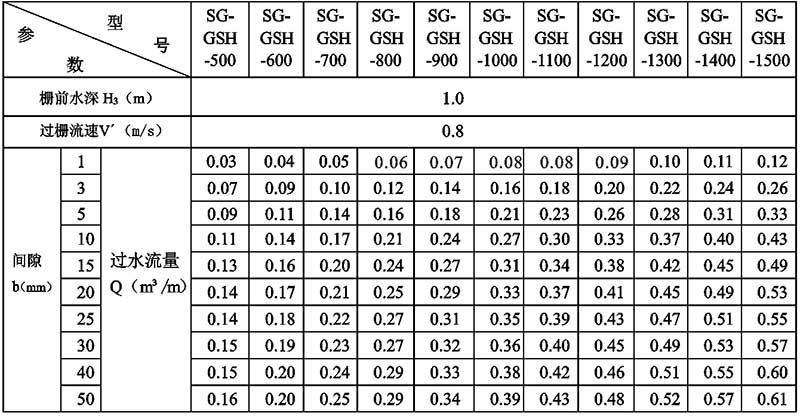

過水流量表

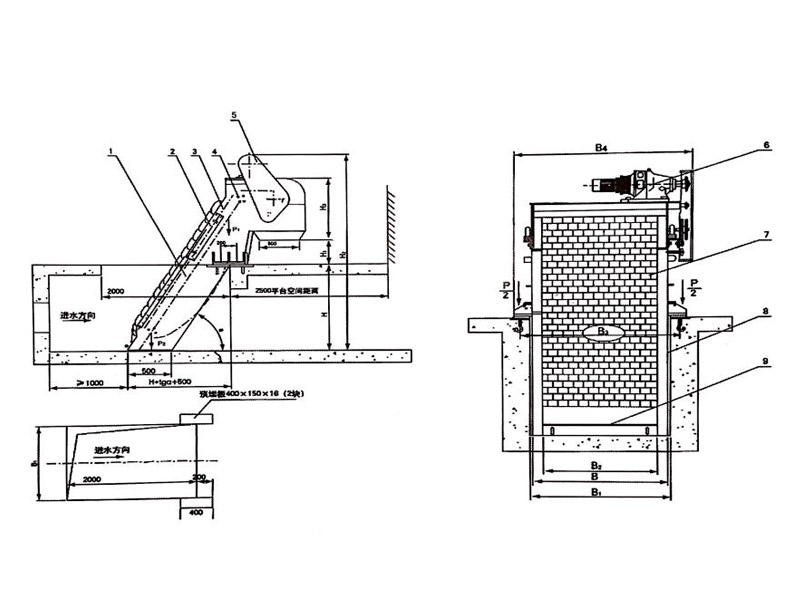

外形安裝尺寸圖

         1、機架 2、檢修孔蓋板 3、牽引鏈 4、導向裝置 5、電機保護單 6、驅動裝罝 7、耙出 8、兩側擋板 9、底部擋板
